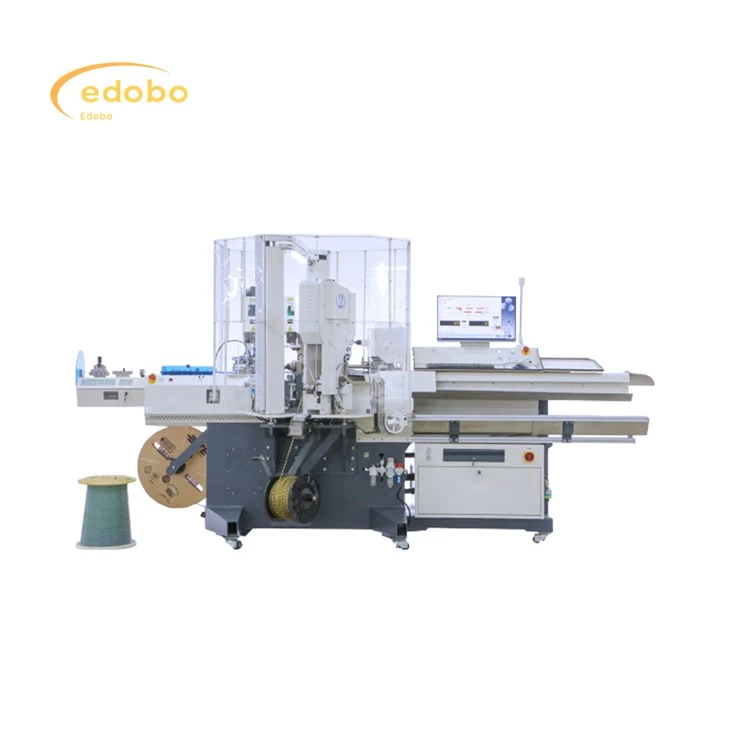

Hnub ci vaj huam sib luag mc4 Kev sib txuas ntawm Kab Ntau Lawm Kab

Los ua ke ntawm cov khoom lag luam zoo thiab tsis zoo

Tus Ncej Tsis Zoo (Poj Niam Txuas):

1.Qhov tsev nyob (poj niam txuas):Pib nrog tus poj niam txuas txuas vaj tse.

2.o ntiv nplhaib ntxig rau hauv vaj tse (poj niam txuas):Ntxig tus O-ntiv nplhaib rau hauv tus poj niam lub tsev.

3.assembly ntawm Grommet & Collet (Poj Niam Txuas):Sib sau ua ke ntawm grommet thiab collet rau tus poj niam connector.

4.placing Grommet los ua ke rau hauv tsev (poj niam txuas):Ntxig cov ke sib sau ua ke thiab collet rau hauv tus poj niam vaj tse.

5. Muab kev sib dhos (poj niam txuas):Txuas lub hau rau tus poj niam txuas txuas vaj tse.

Tus ncej zoo (txiv neej connector):

1.Qhov chaw nyob (txiv neej connector):Pib nrog txiv neej txuas txuas vaj tse.

2.assembly ntawm grommet & collet (txiv neej connector):Sib sau ua ke ntawm grommet thiab collet rau txiv neej txuas.

3.Placing Grommet los ua ke rau hauv tsev (txiv neej connector):Ntxig cov ke sib sau ua ke thiab collet rau hauv tus txiv neej vaj tsev.

4. Npaj sib dhos (txiv neej connector):Txuas lub hau rau tus txiv neej txuas txuas vaj tse.

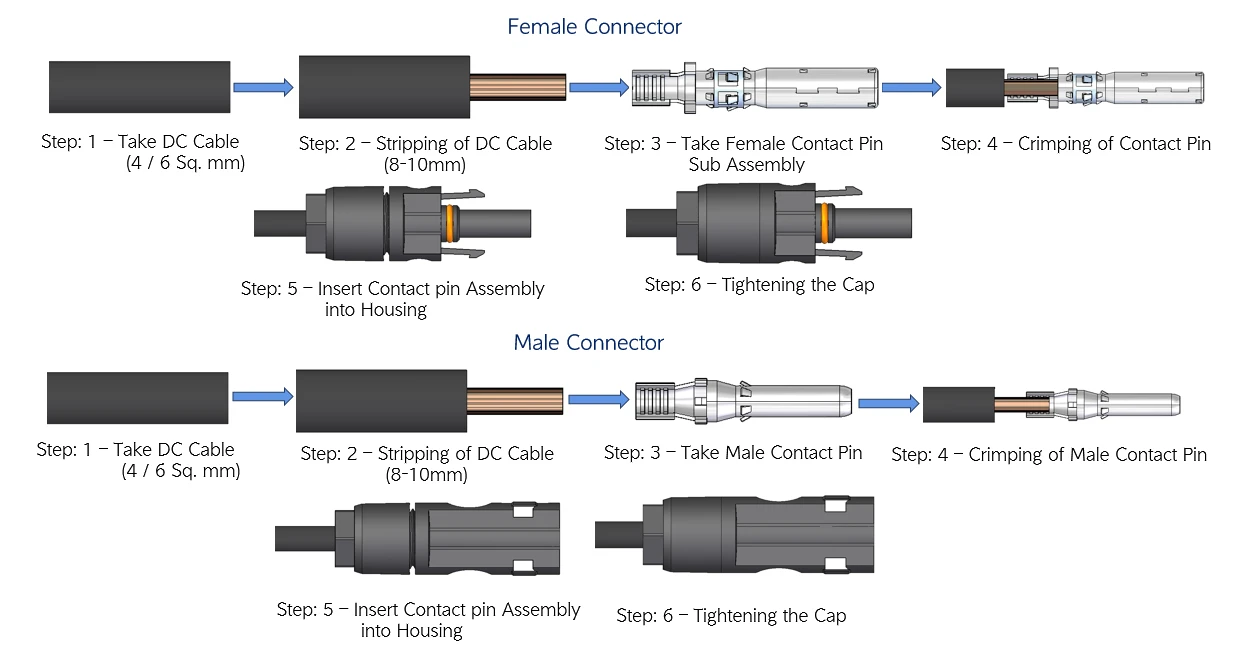

Lub davhlau ya nyob theem pib tsuas yog suav nrog cov kauj ruam hauv qab no:

2.Thaum DC cable:Npaj ib lub DC cable.

2.Prepare lub cable:Sawb ntev ntev ntawm rulation los ntawm DC Cable (xaim).

3.Xaiv tus PIN 3:Coj tus poj niam lossis txiv neej hu sib chwv tus lej

4.Climp Tus PIN:Tso cov hlau stripped rau hauv tus lej sib tiv toj thiab siv cov cuab yeej crimping kom ruaj ntseg xa tus lej PIN rau cov xaim.

5.Istert mus rau hauv vaj tse:Ntxig tus neeg ua txhaum cai PIN los sib dhos rau hauv lub tsev txuas.

6.Qhov lub hau:Ruaj ntseg lub hau rau hauv tsev kom tiav cov txuas.

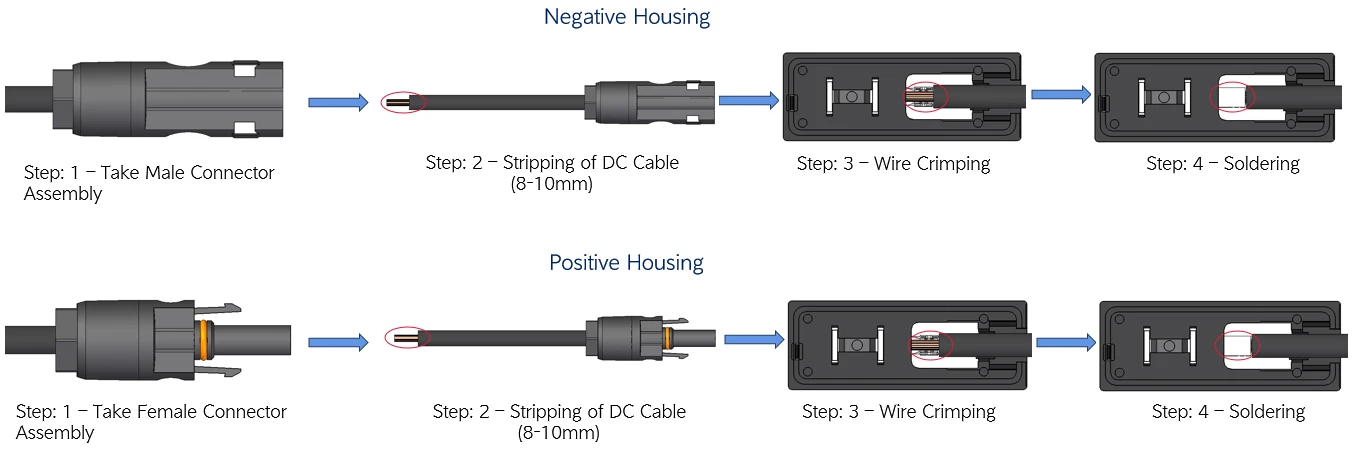

Cov hlau tau ncaj qha ncaj qha mus rau hauv lub thawv hlws ris:

Noj cov rooj sib txoos txuas:Coj tus txiv neej lossis poj niam txuas sib dhos.

Sawb lub cable:Sawb 8-10 hli ntawm ragration los ntawm DC cable.

Hlau Crimping:Crimp cov raj hlau stripped ncaj qha rau hauv lub thawv hlws ris. Lub thawv hlws ris yuav muaj cov kev sib tw sab hauv (feem ntau hlau cov tabs lossis txuas) tsim kom tau txais thiab ruaj ntseg tuav lub hlau.

Soldering (tsau):Solder kev sib txuas. Solder yuav ntxiv lub zog ntxiv thiab pab tiv thaiv kom xeb hauv kev sib txuas.

1. Cov kab ntau lawm feem ntau yog siv rau cov txheej txheem hauv qab no: Cable kev kuaj xyuas, cable los, txuas cov tshuab raj, txuas cov ntsia hlau, thiab lwm yam.

2. Cov khoom siv uas xav tau hluav taws xob yog hluav taws xob thiab cua compressed. Txhua txoj haujlwm workstation thiab conveyor chav ua haujlwm ua ke ze los ua ib qho.

3. Cov khoom tseem ceeb siv hauv kev tsim khoom ntawm lub tshuab ua lag luam, thiab txhua qhov uas tau txais cov kev kho mob hauv qab xws li kev kho kom haum thiab lub ntsej muag zoo thaum lub sijhawm lav lossis txawm ntev dua.

4. Cov khoom siv tsim qauv tshwj xeeb txiav txim siab ergonomics thiab Hoobkas kev ua haujlwm kev nyab xeeb. Cov khoom siv tuaj yeem suav tau cov khoom tsim tawm ntau lawm.

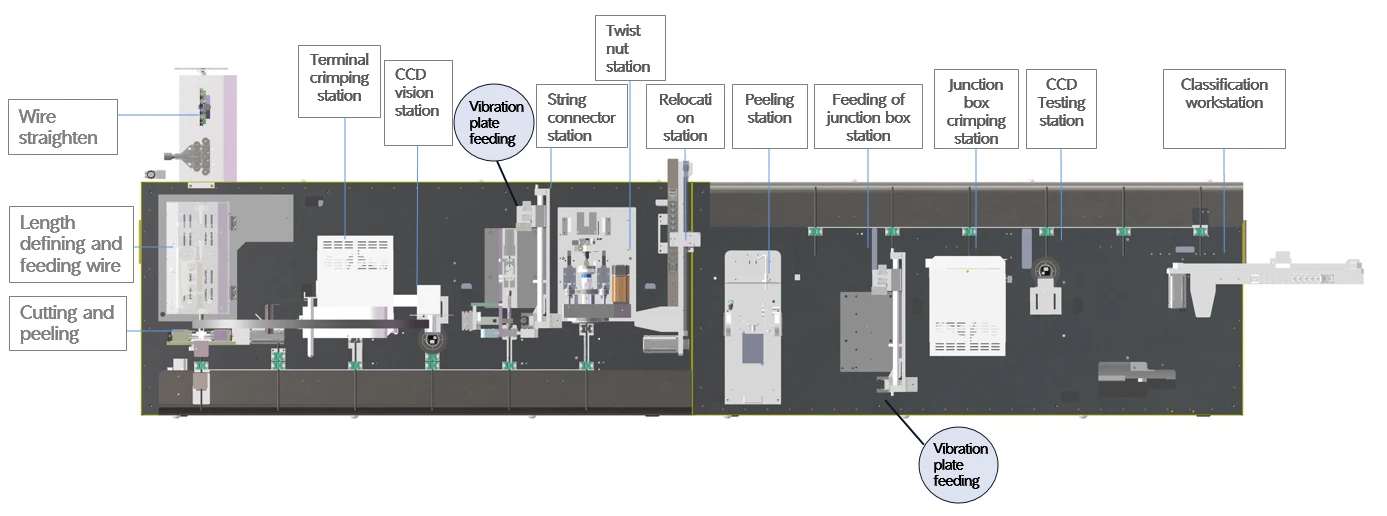

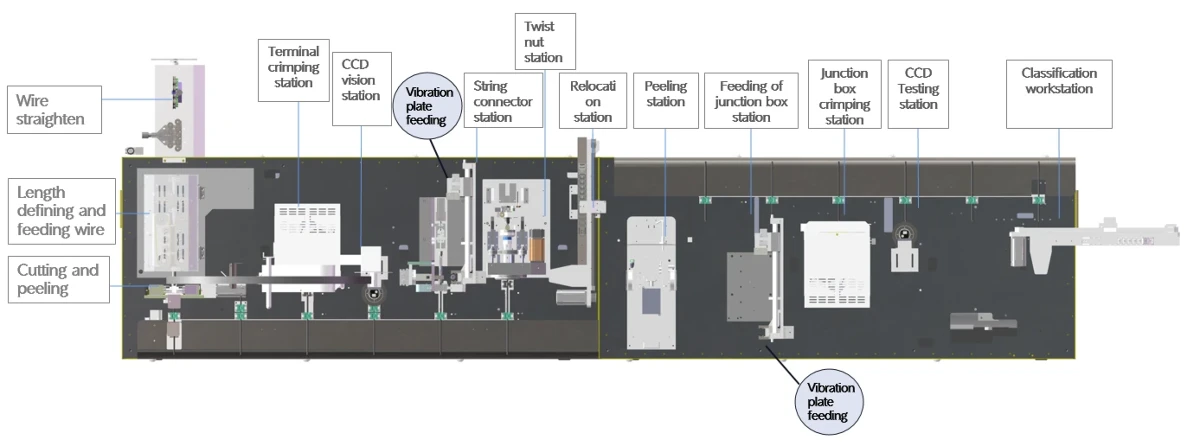

1. Cov kab ntau lawm yog tsim rau kev ua tshuab photovoltaic cable. Cov kab ntau lawm ntws los ntawm sab laug rau sab xis thiab tuaj yeem ua tiav cov xov hlau, cov txiv ntoo sib tw, lub thawv criver, CCD nrhiav kom tau

2. Muaj feem xyuam co lub taub: 4mm²

3. Kab ntev: 15 {0 mm {2}} mm, kam +1 mm;

4. Pev ntev ntau yam: 1-9 hli;

5. Ntau lawm suab nrov: ntau dua los yog sib npaug rau 4 vib nas this;

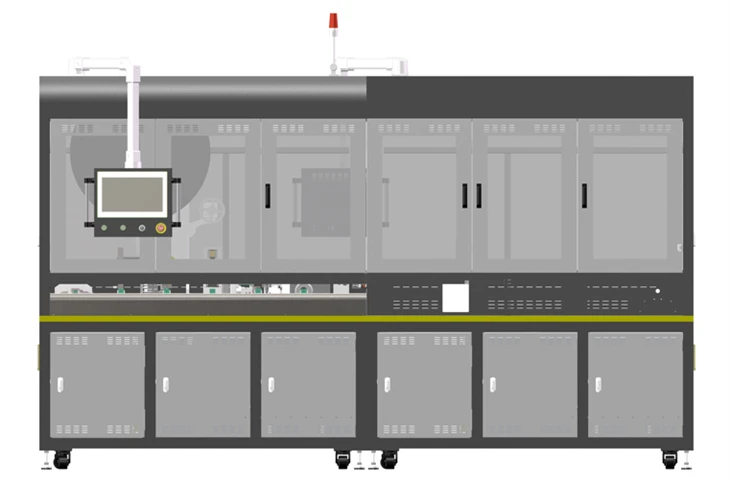

6. Host loj: 1200 × 4000 × 2400mm

7. Tib neeg tshuab operating system: Lub vijtsam touchAble interface yog qhov yooj yim thiab meej, tso cai rau kev tswj xyuas sai ntawm lub tshuab ua haujlwm. Txhua yam tsis muaj peev xwm tau yooj yim thiab khaws cia yooj yim, thiab cov lus qhia ua haujlwm tau tshwm sim hauv kev txawj ntse thiab yooj yim los ntawm cov duab. Nws los nrog 4-} qib theem pib kev tiv thaiv kev ua haujlwm (nrog kev tso cai), ua txhaum cai tswj hwm kev tu, ua tiav kev tu ua kom yooj yim thiab them tus nqi txo;

8. Feem ntau cov chaw ua haujlwm siv cov khoom paub tab rau kev koom ua ke kom ntseeg tau cov khoom ruaj khov;

9. Txais cov txheej txheem kev tswj hwm kev tswj hwm kom ntseeg tau qhov tseeb;

10. Qhov kev zov me nyuam tuaj yeem khaws txog 100 cov ntaub ntawv thiab tuaj yeem nkag mus los ntawm xaiv tus lej program. Cov ntaub ntawv database sau cov ntaub ntawv ntau lawm thiab npaj zoo rau cov kab ntau lawm, ua kom yooj yim rau cov ntaub ntawv sab sauv thiab taug kev ua cov ntaub ntawv thaum cov khoom lag luam ntau lawm hauv lub network;

Cim npe nrov: Lub Vaj Huam Sib Luag Solar MC4 Kev sib txuas kab kab ntau lawm kab, Suav Hnub ci vaj huam sib luag Mc4 Kev sib txuas ntawm Kab Cov Kab, Hoobkas
